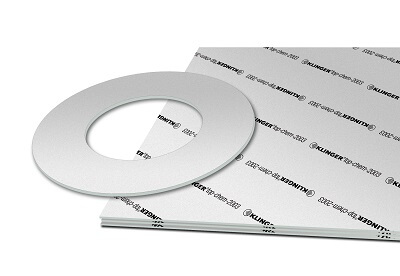

KLINGER®top-chem 2003
Diagram pT - grubość 2,0 mm
1Obszar 1: materiał nadaje się przy zgodności chemicznej.
2Obszar 2: wymagana ocena techniczna.
3Obszar 3: nie stosować bez oceny technicznej.
Zapewnia wysoką zdolność adaptacji i szczelność nawet przy niskim nacisku powierzchniowym. PTFE wypełniony pustymi w środku szklanymi mikrokulkami. Doskonała odporność chemiczna w zastosowaniach silnie kwaśnych i zasadowych oraz bardzo dobre właściwości w średnich temperaturach i ciśnieniach.
Kluczowe cechy
- Wysoka ściśliwość
- Doskonała odporność chemiczna
- Odporny na płynięcie na zimno
- Doskonały do stosowania w niskich temperaturach
Korzyści
- Doskonała szczelność przy niskim nacisku powierzchniowym
- Doskonała odporność chemiczna
- Łatwo się dopasowuje
- Zapewnia doskonałe dopasowanie do każdej powierzchni uszczelniającej
- Brak starzenia się materiału
Parametry techniczne
Temperatura max
260°C
Grubości [mm]
1.5, 2, 3
Wymiary arkusza [mm]
1500 x 1500 mm
Dostępne grubości [mm]
1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Tolerancje
Grubość wg DIN 28091-1 Długość: ± 50 mm, Szerokość: ± 50 mm Inne grubości, wymiary i tolerancje na życzenie.
Z każdej naszej płyty wycinamy dowolny wymiar DN oraz klasę ciśnienia PN — jedynym ograniczeniem jest format arkusza.
Warunki przechowywania
Wydajność i żywotność uszczelek KLINGER zależą w dużej mierze od prawidłowego przechowywania i montażu – czynników niezależnych od producenta. Możemy jednak ręczyć za doskonałą jakość naszych produktów. Mając to na uwadze, prosimy o zapoznanie się z naszą instrukcją montażu.
Certyfikaty i zatwierdzenia
- DIN 16421 / W 270
- DNV
- DVGW DIN 3535-6
- DVGW H2-ready - ZP 5123
- EU 1935/2004
- FDA
- KTW-BWGL - Cold water
- Oxygen-tested
- TA-Luft - Clean air
- VDI 2200 blowout
Zastosowania przemysłowe
Motoryzacja
Przemysł chemiczny
Energetyka
Spożywczy
Przemysł ogólny
Infrastruktura
Morski
Naftowo-gazowy
Farmaceutyczny
Celulozowo-papierniczy
Zapytaj o cenę i dostępność
Oferujemy wycenę indywidualną dla każdego zapytania - podaj wymiary, ilość i zastosowanie, a odezwiemy się w ciągu 48h.
Wyślij zapytanie
Dane techniczne mają charakter orientacyjny. Przed doborem produktu skonsultuj się z naszym doradcą - parametry pracy należy zweryfikować indywidualnie dla każdego zastosowania.
KLINGER top-chem 2003 to PTFE wypełniony pustymi w środku szklanymi mikrokulkami. Zapewnia wysoką zdolność adaptacji i szczelność nawet przy niskim nacisku powierzchniowym oraz doskonałą odporność na silne kwasy i zasady. Ma też bardzo dobre właściwości w średnich temperaturach i ciśnieniach.
KLINGER top-chem 2003 — maksymalna temperatura pracy: 260°C; maksymalne ciśnienie: 60 bar. Dostępne grubości: 1,5; 2; 3 mm. Maksymalna temperatura i maksymalne ciśnienie nie występują jednocześnie — dopuszczalne warunki pracy wynikają z wykresu p-T na karcie katalogowej.
KLINGER top-chem 2003 ma m.in. następujące certyfikaty i dopuszczenia: DIN-16421 (W 270), DNV, DVGW DIN 3535-6, DVGW H2-ready (ZP 5123), UE 1935/2004, FDA, KTW-BWGL - Cold water, Oxygen-tested, TA-Luft (Clean air), VDI 2200 blowout. W praktyce oznacza to m.in.: KTW — kontakt z wodą pitną; DVGW DIN 3535-6 — instalacje gazowe; DVGW H2-ready — instalacje wodorowe; FDA i rozporządzenie UE 1935/2004 — kontakt z żywnością; Oxygen-tested — przebadany do zastosowań z tlenem; TA-Luft — spełnia wymogi szczelności (ochrona powietrza); DNV — zastosowania morskie. Aktualne certyfikaty udostępniamy na życzenie i w kartach produktów.
Tak. Z KLINGER top-chem 2003 wycinamy uszczelki na dowolny wymiar DN i klasę ciśnienia PN, także w pojedynczych sztukach — jedynym ograniczeniem jest format arkusza (standardowo 1500 × 1500 mm). Podaj w zapytaniu DN, klasę PN, grubość, normę kołnierza oraz medium i temperaturę pracy, a przygotujemy ofertę.
