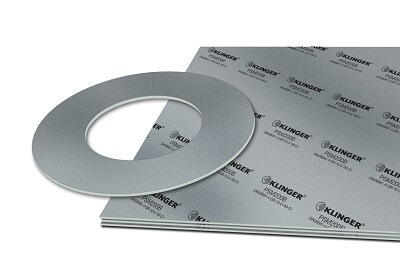

KLINGER®Graphite Laminate PSM
Grafit ekspandowany z wkładką z trzpienia ze stali nierdzewnej o grubości 0,1 mm i klejeniem bez kleju. Idealny do zastosowań z gorącą wodą i parą w temperaturach do 450 °C. Brak zmiany właściwości fizycznych w całym obszarze stosowania. Nie zawiera żywic, impregnatów i innych substancji organicznych.
Kluczowe cechy
- Uniwersalny materiał uszczelek
- Wkładka ze stali nierdzewnej klejona mechanicznie
- Nie zawiera żywic organicznych ani zagrożeń toksycznych
- Doskonała odporność chemiczna
- Doskonała odporność na wysoką temperaturę
Korzyści
- Stabilne właściwości fizyczne w całym zakresie temperatur
- Nadaje się do wielu różnych mediów
- Zapewnia doskonałe dopasowanie do każdej powierzchni uszczelniającej
- Nadaje się do pary o temperaturze do 450°C
Parametry techniczne
Temperatura max
450°C
Grubości [mm]
1.5, 2, 3
Wymiary arkusza [mm]
1000 x 1000 mm
1500 x 1500 mm
2000 x 1000 mm
1500 x 1500 mm
2000 x 1000 mm
Dostępne grubości [mm]
3.0 mm, 4.0 mm, 5.0 mm, 6.0 mm
Tolerancje
: Thickness: ± 5 %, Length: ± 5 mm, Width: ± 5 mm Other thicknesses, sizes and inserts on request.
Z każdej naszej płyty wycinamy dowolny wymiar DN oraz klasę ciśnienia PN — jedynym ograniczeniem jest format arkusza.
Warunki przechowywania
Wydajność i żywotność uszczelek KLINGER zależą w dużej mierze od prawidłowego przechowywania i montażu – czynników niezależnych od producenta. Możemy jednak ręczyć za doskonałą jakość naszych produktów. Mając to na uwadze, prosimy o zapoznanie się z naszą instrukcją montażu.
Certyfikaty i zatwierdzenia
- Oxygen-tested
- DNV
- KTW
Zastosowania przemysłowe
Motoryzacja
Przemysł chemiczny
Energetyka
Przemysł ogólny
Morski
Naftowo-gazowy
Celulozowo-papierniczy
Zapytaj o cenę i dostępność
Oferujemy wycenę indywidualną dla każdego zapytania - podaj wymiary, ilość i zastosowanie, a odezwiemy się w ciągu 48h.
Wyślij zapytanie
Dane techniczne mają charakter orientacyjny. Przed doborem produktu skonsultuj się z naszym doradcą - parametry pracy należy zweryfikować indywidualnie dla każdego zastosowania.
KLINGER Graphite Laminate PSM to grafit ekspandowany z wkładką ze stali nierdzewnej (0,1 mm), połączoną mechanicznie, bez kleju. Jest idealny do gorącej wody i pary w temperaturach do 450°C. Nie zawiera żywic, impregnatów ani innych substancji organicznych, a jego właściwości fizyczne nie zmieniają się w całym zakresie pracy.
KLINGER Graphite Laminate PSM — maksymalna temperatura pracy: 450°C; maksymalne ciśnienie: 80 bar. Dostępne grubości: 1,5; 2; 3 mm. Maksymalna temperatura i maksymalne ciśnienie nie występują jednocześnie — dopuszczalne warunki pracy wynikają z wykresu p-T na karcie katalogowej.
KLINGER Graphite Laminate PSM ma m.in. następujące certyfikaty i dopuszczenia: DNV, KTW, Oxygen-tested. W praktyce oznacza to m.in.: KTW — kontakt z wodą pitną; Oxygen-tested — przebadany do zastosowań z tlenem; DNV — zastosowania morskie. Aktualne certyfikaty udostępniamy na życzenie i w kartach produktów.
Tak. Z KLINGER Graphite Laminate PSM wycinamy uszczelki na dowolny wymiar DN i klasę ciśnienia PN, także w pojedynczych sztukach — jedynym ograniczeniem jest format arkusza (standardowo 1000 × 1000 mm i 1500 × 1500 mm i 2000 × 1000 mm). Podaj w zapytaniu DN, klasę PN, grubość, normę kołnierza oraz medium i temperaturę pracy, a przygotujemy ofertę.
