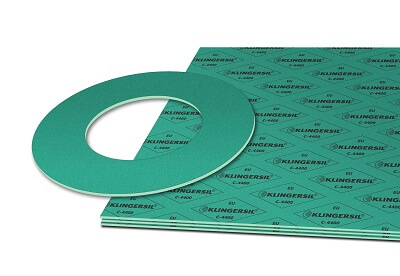

KLINGERSIL®C-4400
Diagram pT - grubość 2,0 mm
1Obszar 1: materiał nadaje się przy zgodności chemicznej.
2Obszar 2: wymagana ocena techniczna.
3Obszar 3: nie stosować bez oceny technicznej.
Wiodący materiał na uszczelki wysokociśnieniowe. Synonim bezpiecznego i niezawodnego uszczelnienia. Składa się z włókien aramidowych połączonych NBR. Unikalna matryca czyni go odpornym na oleje, wodę, parę wodną, gazy, roztwory soli, paliwa, alkohole, umiarkowane kwasy organiczne i nieorganiczne, węglowodory i smary, a także czynniki chłodnicze.
Kluczowe cechy
- Uniwersalny materiał na uszczelki wysokociśnieniowe
- Jednolita struktura materiału
Korzyści
- Nadaje się do wielu różnych mediów
- Bardzo dobra odporność na czynniki chłodnicze
Parametry techniczne
Temperatura max
300°C
Grubości [mm]
0.5, 1, 1.5, 2, 3, 4, 5
Wymiary arkusza [mm]
1000 x 1500 mm
2000 x 1500 mm
2000 x 1500 mm
Dostępne grubości [mm]
0.5 mm, 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Tolerancje
Grubość wg DIN 28091-1 Długość: ± 50 mm, Szerokość: ± 50 mm Inne grubości, wymiary i tolerancje na życzenie.
Z każdej naszej płyty wycinamy dowolny wymiar DN oraz klasę ciśnienia PN — jedynym ograniczeniem jest format arkusza.
Warunki przechowywania
Wydajność i żywotność uszczelek KLINGER zależą w dużej mierze od prawidłowego przechowywania i montażu – czynników niezależnych od producenta. Możemy jednak ręczyć za doskonałą jakość naszych produktów. Mając to na uwadze, prosimy o zapoznanie się z naszą instrukcją montażu.
Certyfikaty i zatwierdzenia
- DIN 16421 / W 270
- DIN 30653 / VP401
- DNV
- DVGW DIN 3535-6
- DVGW H2-ready - ZP 5123
- Fire Safe
- KTW-BWGL - Cold water
- KTW-BWGL - Hot water
- ÖVGW
- Oxygen-tested
- SVGW
- TA-Luft - Clean air
Zastosowania przemysłowe
Motoryzacja
Przemysł chemiczny
Energetyka
Spożywczy
Przemysł ogólny
Infrastruktura
Morski
Naftowo-gazowy
Celulozowo-papierniczy
Zapytaj o cenę i dostępność
Oferujemy wycenę indywidualną dla każdego zapytania - podaj wymiary, ilość i zastosowanie, a odezwiemy się w ciągu 48h.
Wyślij zapytanie
Dane techniczne mają charakter orientacyjny. Przed doborem produktu skonsultuj się z naszym doradcą - parametry pracy należy zweryfikować indywidualnie dla każdego zastosowania.
KLINGERSIL C-4400 to wiodąca, uniwersalna płyta na uszczelki wysokociśnieniowe: włókna aramidowe połączone z NBR. Jest odporna na oleje, wodę, parę wodną, gazy, roztwory soli, paliwa, alkohole, umiarkowane kwasy organiczne i nieorganiczne, węglowodory i smary; ma też bardzo dobrą odporność na czynniki chłodnicze.
KLINGERSIL C-4400 — maksymalna temperatura pracy: 300°C; maksymalne ciśnienie: 63 bar. Dostępne grubości: 0,5; 1; 1,5; 2; 3; 4; 5 mm. Maksymalna temperatura i maksymalne ciśnienie nie występują jednocześnie — dopuszczalne warunki pracy wynikają z wykresu p-T na karcie katalogowej.
KLINGERSIL C-4400 ma m.in. następujące certyfikaty i dopuszczenia: DIN 30653 / VP401, DIN-16421 (W 270), DNV, DVGW DIN 3535-6, DVGW H2-ready (ZP 5123), Fire Safe, KTW-BWGL - Cold water, KTW-BWGL - Hot water, ÖVGW, Oxygen-tested, SVGW, TA-Luft (Clean air). W praktyce oznacza to m.in.: KTW-BWGL — kontakt z zimną i ciepłą wodą pitną; DVGW DIN 3535-6 — instalacje gazowe; DVGW H2-ready — instalacje wodorowe; Oxygen-tested — przebadany do zastosowań z tlenem; TA-Luft — spełnia wymogi szczelności (ochrona powietrza); DNV — zastosowania morskie; Fire Safe — odporność na ogień. Aktualne certyfikaty udostępniamy na życzenie i w kartach produktów.
Tak. Z KLINGERSIL C-4400 wycinamy uszczelki na dowolny wymiar DN i klasę ciśnienia PN, także w pojedynczych sztukach — jedynym ograniczeniem jest format arkusza (standardowo 1000 × 1500 mm i 2000 × 1500 mm). Podaj w zapytaniu DN, klasę PN, grubość, normę kołnierza oraz medium i temperaturę pracy, a przygotujemy ofertę.
